(2025/10/29)
◆日産ノート（E12）ノートe-POWER（HE12）車中泊

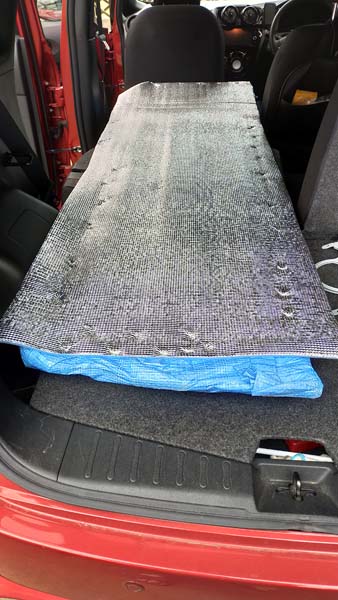

すのこベットDIY
お一人様用。
アルミマットは1800mm（600x1800x8mm厚）。すのこ部分は185cmでちょっとはみ出ている。更に5cmくらい伸ばす余裕あり。
身長185cmまでならOKかな。
ただあぐら掛けるような高さは無いから、寝るか荷物置くか。
●乗ってる車種
DAA-HE12
ノート e-POWER X ブラックアロー
2020年式。

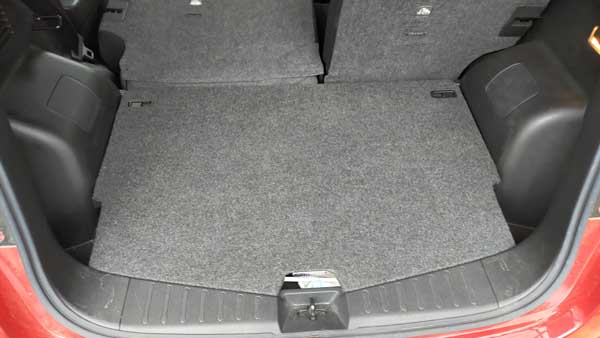

ラゲッジボードあり。6：4の分割シート。たぶんe-POWERなのでE12より床がでこぼこしてる。
年式やモデルの違いもあるかも。
縦板の長さだけは参考になると思うので、あとは実車に合わせて臨機応変にどうぞ。
●設営
助手席側に設置する想定。助手席を最前に、背もたれを前屈に。
これだと運転しづらいので蝶番（ちょうつがい）を付けて背もたれを起こせるようにした。
助手席に人を乗せるのは無理かな。運転席後ろの席は普通に使える。

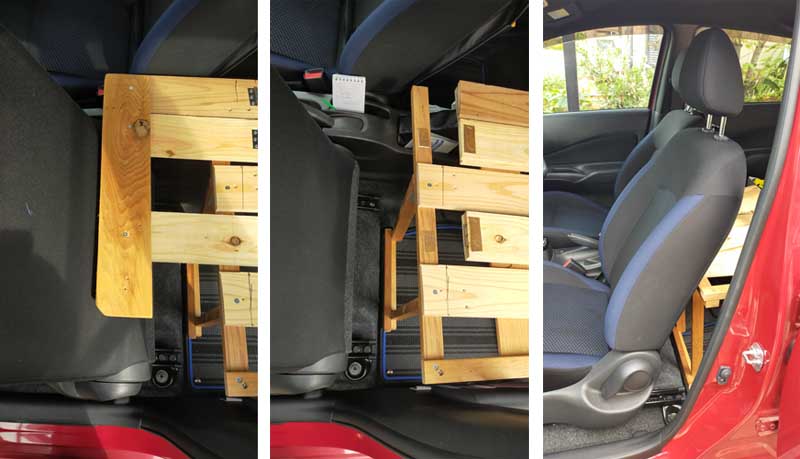

左：すのこ伸ばしてる 中：すのこ畳んだ 右：背もたれ戻した

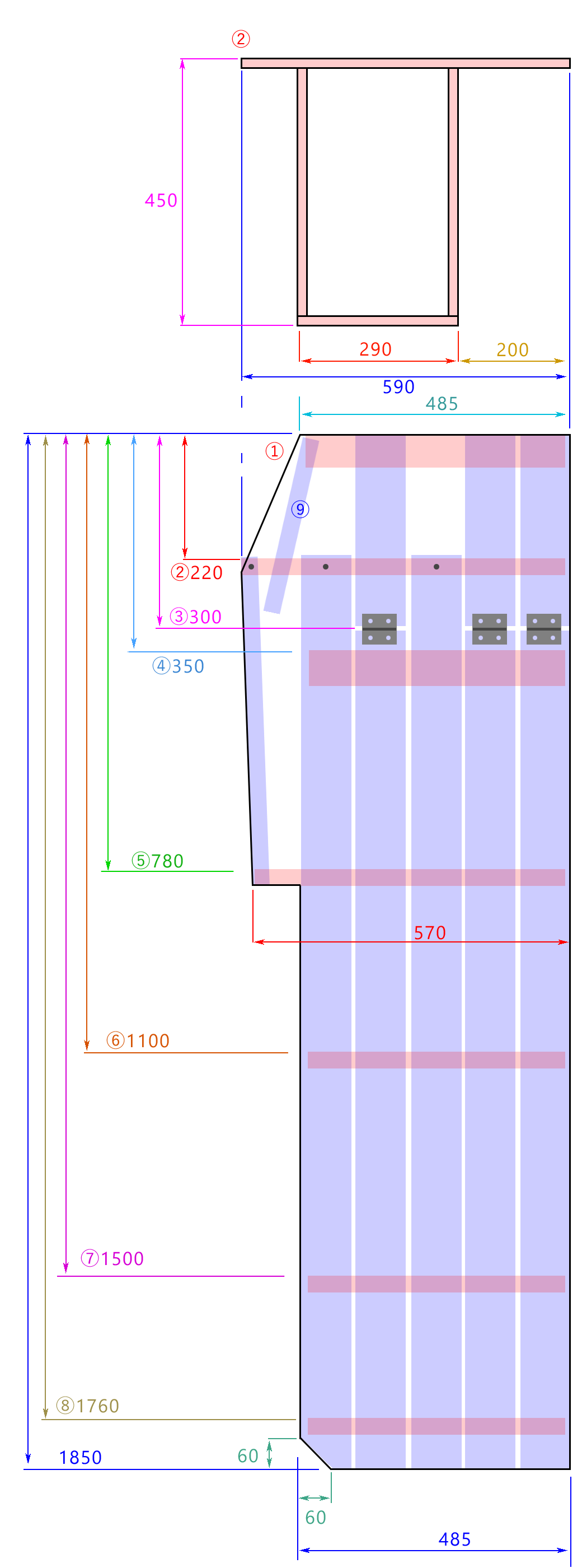

●すのこ設計図
木工DIYは釘やボンドは使わず、全部ネジで組み立てておくとバラすのも簡単だし再利用もしやすい。電動ドライバーがあれば楽。
上から見た図。図の上が前、図の下がトランク側。図の左がドア側。
上が頭、下が足の想定（まぁこれはどっちでも良し）。
すのこ状態（ブルーシート、アルミシート貼る前）で車に設置テストした時を撮影しておくべきだったorz
青透明が縦板。
当初14mm厚x3枚だったのだが隙間にハマって痛かったので5枚に。5枚だったら10mm厚でも十分と思うけど、まぁ店の在庫や値段重視でいいと思う。安ければ1枚200円以下。
赤透明が横板。①以外は縦板の裏面に付く。
①蝶番（ちょうつがい）から上の縦板をまとめているだけ。適当でOK。縦板の表でも裏でもいい。
②主柱的な要。頑丈に補強を。
床のでっぱりの都合で重心がドア側に寄ってるんだけど、e-POWERじゃない車種はでっぱりが少ないかも。
寝るだけなら大丈夫だけど、重心と蝶番で強度が落ちているので、運転席と行き交う時には手の置き場に注意が必要かな。
止めているのはメインの縦板5枚では2枚のみ。蝶番の方が強度に問題でそうなのでそっちを優先にした。

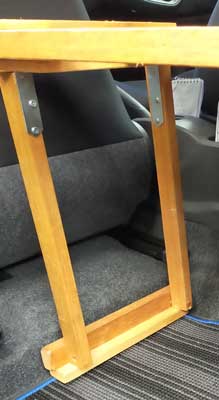

蝶番付きの板を開いた時の支えも兼ねる。
③蝶番の位置＝縦板の切る位置。
④縦板をまとめているだけなので適当でOK。
⑤幅40x長さ570x厚さ8mm
の板。ドア側の出っ張りを支えるけど、車の後席の裏側が支えになると思うから適度に丈夫な板でいいと思う。
⑥幅30くらいx長さ480くらいx厚さ20mm
の角材で。
⑦⑧は中間の位置にまとめて1箇所でも強度に問題ないと思う。
幅30くらいx長さ480くらいx厚さ50mm
の角材で。（実際には角材2本と板1枚束ねて）
ラゲッジボードなしの人は立体的な構造が必要。頑張って。
⑨蝶番上の斜めの梁。アルミシートを付ける場所が欲しかったので後に追加。強度は不安。間違って体重をかけないように。
●仕上げ
できれば木材の角はやすり掛けしておこう。電動のサンダーがあったのだがこの作業中に壊れたorz
車に接する部分はブルーシートで保護。
こすりそうな部分は2重3重にして保護。
クッションのアルミシート8mm厚だがダイソーのタッカー（ホッチキスの大きいやつ）じゃちょっと心配。5mm厚のほうがいいかな。
前の車のすのこベッドが5mm厚のアルミシートだったけど、布団敷くのも面倒になって直で寝ていたx20晩ｗ
って感じだったので8mm厚なら十分だと思う。
買っておいたクッションはいらないかな。あれがなければ廃材利用しまくったので2000円くらいで作れたのにorz
まぁ使わなかったらぬいぐるみドールの材料する計画で買っていたｗ

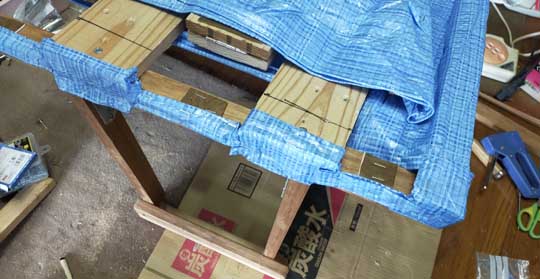

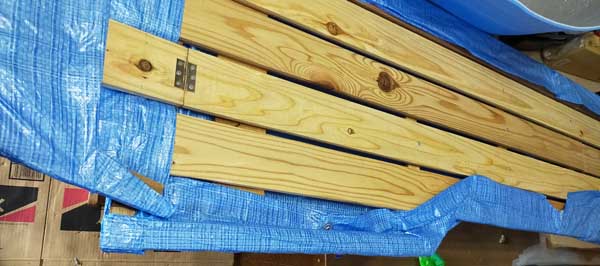

あっ、タッカーちょうど写真に写っていた。右の青いやつね。
アルミシートを貼る直前。
●制作後記
軽く寝転がったくらいだけどもう問題はないと思う。たぶん。きっと。
実際に旅行に行ってから問題が起こったりするからなぁ。まぁ車中泊旅行の醍醐味。
電動ドライバー持っていけば大抵のことはホムセン寄ればなんとかなるかも。

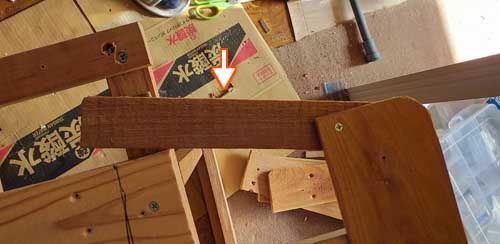

実際の所、まずは縦板を実車に並べて切る位置決めて、次は体重が掛かりそうな所に水平になるように横板を積み重ねて足にして。ほとんど寸法など測らずに現場合わせで作ってました。廃材も切らずにそのまま使ったり。
当然電ノコがあると便利。群馬旅行中に寄ったホムセンで気付いたんだけど、高儀 EARTH MAN
DN-100が今6000円切っている。後継機種が出て売りつくしセール？ 今が狙い目かも。

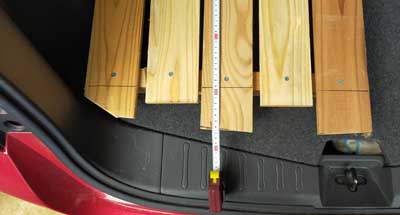

失敗も晒しておこう。トランク側。奇数列は実際は車内の形に沿って切った。
偶数列は後に付け足した板なんだけど長さが足りなかった。まぁ板が安かったのでｗ
ベッドとして使っている時はまるで問題ないんだけど、立てかけた時に不安定。家に置いておく時のことも考えるべきだった。
もうバラすの面倒くさいからそのままでorz
設計図みたいにまっすぐ揃えておいた方が良い。
さて今年まで車両保険に入っているのでもうひと旅行したい所。
もつ煮欲が収まらんｗ
●追伸、翌日

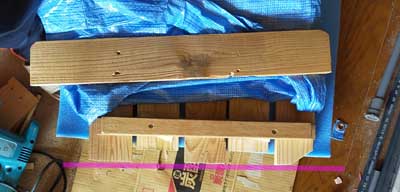

やっぱ切りそろえたｗ
すっきり。
|
